一、橇裝式油過濾裝置設備介紹

該裝置用于油田流體、注水作業和鹽水的過濾，能有效去除流體中混入的油滴、顆粒等雜質。

本裝置具有油水分離過濾功能，可對含油水進行多次過濾，同時可去除水中的顆粒物及其他污染物，達到凈化過濾的作用。

該系統通過多個閥門和2個過濾釜體和管道連接來實現過濾功能。

1、系統流程及參數

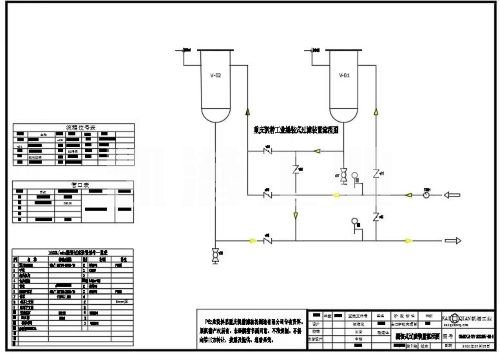

撬裝式過濾裝置如下圖所示。 通過蝶閥（板閥）的切換，可以實現過濾釜過程連接的切換功能，兩個過濾釜可以串聯使用。

系統閥門及工藝：

二、單元組成及功能

該機組主要由過濾釜、滑移系統、管道及閥門組等組成。

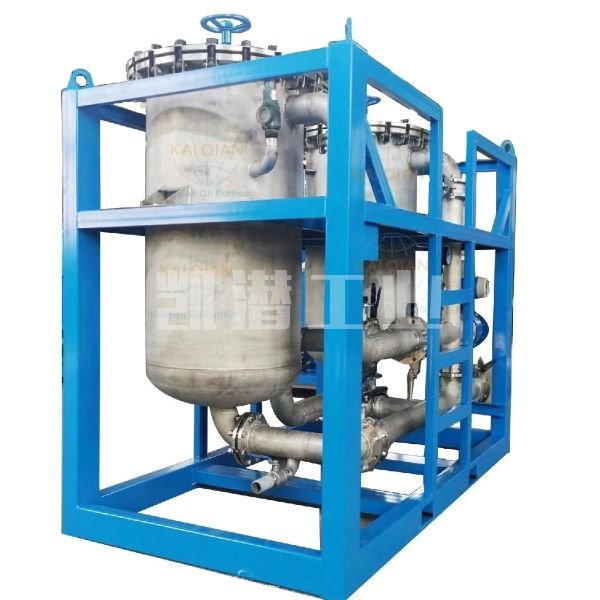

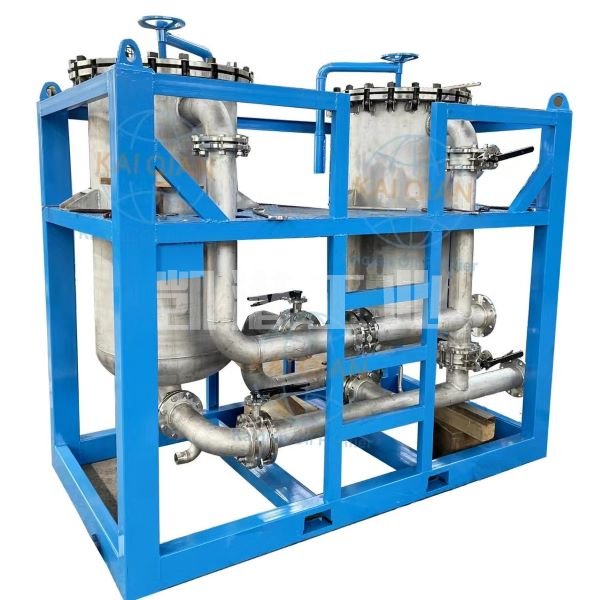

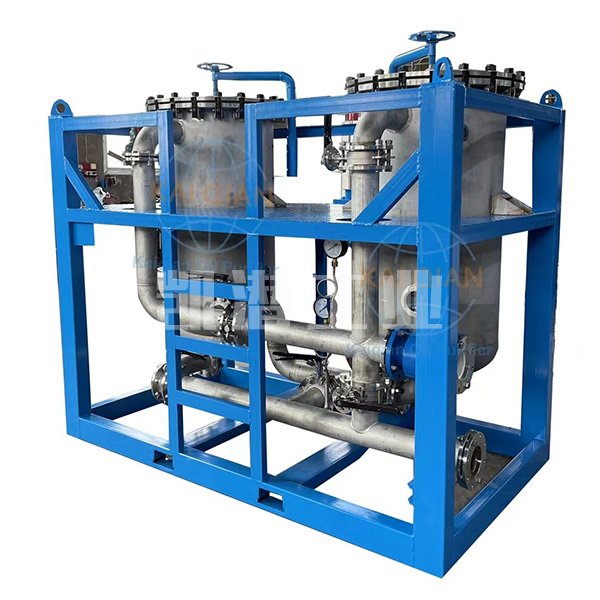

整體外觀及配管連接如下：

根據工藝要求設置兩套過濾釜，一備一用，分別為過濾釜1和過濾釜2。根據過濾所需的功能，系統采用4"管道連接，_大壓力 系統壓力為1.05MPa，管道與過濾釜1、過濾釜2與閥門選用耐壓1.2MPa規格連接。
